Scanner de nível 3D para silos, tanques e armazéns.

Tecnologia sem contato que penetra a poeira e fornece com precisão inigualável o volume do silo.

Certificados

Scanner de nível 3D para silos, tanques e armazéns.

Tecnologia sem contato que penetra a poeira e fornece com precisão inigualável o volume do silo.

Logo BinMaster
Scanners de nível 3D - BinMaster
Certificados

Tecnologia patenteada!

Tecnologia patenteada!

Scanner de nível 3D - BinMaster

Economize dinheiro e melhore seu processo!

Aplicações

O scanner de nível 3D da BinMaster®, também conhecido como escaner 3D para sólidos, é o único sensor de nível que mede a topografia da superfície do material e também leva em conta a compactação do produto.

Guia de aplicações completo

Nossas soluções presente em…

Mas se você pudesse…

Quando você precisa melhorar a eficiência operacional, evitar o derramamento e otimizar o agendamento de entrega, a medição precisa do material e o controle do estoque são vitais. Com o Scanner de Nível 3D da BinMaster, as medições precisas para o rastreamento do produto, o controle dos processos, o gerenciamento do estoque e a previsão de utilização ficam fáceis.

Garantimos a medição precisa de sólidos maciços e pó independentemente do tipo de material ou das características do produto, não importando o tamanho do silo, depósito ou armazém ou a dificuldade oferecida pelo ambiente de armazenamento.

  • Consiga medições de nível e de volume altamente precisas;
  • Melhore o rastreamento da produção;
  • Obtenha uma percepção do que está acontecendo de fato em seu silo com representação 3D da superfície real do produtos

Os silos podem ser suscetíveis a desabar, o que pode resultar em danos catastróficos. Isso geralmente é causado pelo carregamento irregular na parede lateral por acúmulo de material ou preenchimento e esvaziamento desigual. Você precisa confiar que seus sistemas garantam que isso não aconteça.

Com a visualização em 3D incluída no software BinMaster 3DMultiVision™, você terá um melhor entendimento da distribuição do material dentro do silo, o que evitará a ameaça de danos estruturais ao silo.

O software 3DMultiVision™ oferece monitoramento remoto dos materiais armazenados, limitando a exposição do operador a condições difíceis e reduzindo os custos. Medições manuais são eliminadas junto com o risco de os operadores subirem ao topo do silo para fazerem verificações.

  • Consiga antes uma detecção visual de possíveis falhas;
  • Evite danos caros e mantenha seus operadores seguros;
  • Evite as verificações de estoque manuais e imprecisas.

O 3DLS da BinMaster é praticamente livre de manutenção. Ele não tem partes móveis para lubrificar, não requer recalibração e sua capacidade de autolimpeza evitam o acúmulo de material no interno das antenas, garantindo desempenho confiável em condições difíceis de poeira.

A visualização em 3D ajuda você a compreender melhor a distribuição de material dentro do silo, permitindo o agendamento de manutenção apropriada e evitando danos custosos e interrupções da produção.

  • Sem componentes que devem ser trocados em intervalos de tempo estimado;
  • Elimina a necessidade de medições manuais;
  • Sem necessidade de calibração especial;
  • Sem partes móveis;
  • Autolimpeza contínua.

Superfícies desiguais e ambientes difíceis e empoeirados não são um problema para o Scanner de Nível 3D sem contato da série 3DLS da BinMaster, que mede o volume e os níveis mínimo, máximo e médio de materiais armazenados.

Utilizando ondas acústicas de baixa frequência que penetram na poeira para gerar o mapeamento de superfície dos materiais armazenados, o Scanner de Sólidos 3D acaba com a adivinhação na medição de níveis de sólidos.

Há 6 modelos para serem escolhidos, dependendo de sua aplicação, os mais usados são:

Série RL da BinMaster:

O Scanner de Nível RL da BinMaster é produzido para medir o nível. Seu feixe de menor ângulo concentra o sinal em uma área menor e oferece uma medição de nível básico.

Série M da BinMaster:

O M oferece leituras de nível e de volume altamente precisas. Funciona com na maioria dos silos e opera com uma variedade de ângulos de feixe.

Série MV da BinMaster:

O MV oferece a mesma funcionalidade do M, mas com a adição de um software que permite a visualização 3D dos conteúdos armazenados. Este recurso é útil para mapear o acúmulo e outras irregularidades que se formam.

Série MVL da BinMaster:

Para silos muito grandes, vários scanners podem ser necessários para cobrir toda a área são nestes casos que a Série MVL são usadas. Os sinais são unidos no software do sistema para fornecer uma visão única de todos os conteúdos.

Permitindo medições em aplicações anteriormente inacessíveis, o Scanner de Nível 3D da BinMaster se comunica com seu sistema de PLC perfeitamente, dando maior controle sobre o estoque e sobre todo o processo de fabricação, melhorando o potencial para maior eficiência e rentabilidade gerais.

Oferecemos a possibilidade de up-grade de software para outras versões!

Recurso Série
RL
Série
M
Série
MVL
Medição de nível contínua sem contatos Image Image
Não sofre com o efeito da geração de poeira Image Image Image
Funciona com praticamente todos os materiais sólidos,
incluindo aqueles com constantes dielétricas baixas
Image Image Image
Livre de cargas mecânicas Image Image Image
Livre de manutenção Image Image Image
Auto-limpeza contínua Image Image Image
Faixa de medição longa Image Image Image
Medição de nível verdadeira Image Image Image
Medição de volume verdadeira Image Image Image
Mede volume bem como os níveis mínimo e máximo Image Image Image
Medições precisas e consistentes em silos estreitos Image Image Image
Confiável e preciso em silos grandes Image Image Image
Adequado para depósitos abertos, armazéns e áreas abertas Image Image Image
Visualização de superfície em 3D Image Image Image
Tela de computador exibindo o acúmulo de material nas paredes dos silos / armazéns Image Image Image

Quando você precisa medir silos muito largos, cúpulas, grandes depósitos abertos, salas de armazenagem, pilhas de estoque e armazéns, o sistema do Scanner de Nível 3D da BinMaster é a solução.

O 3DLS da BinMaster medirá praticamente qualquer material em uma área bastante ampla, mas, em algumas aplicações, dois ou mais scanners podem ser necessários. O resultado dos scanners é unido em um mapa 3D único de toda a superfície.

As aplicações incluem:

  • Silos para carvão em usinas de energia;
  • Grandes cúpulas para o armazenamento de açúcar bruto e fertilizantes;
  • Grandes silos armazenando grãos, milho etc;
  • Silos grandes de tijolos largos e outros em usinas de fabricação de cimento;
  • Pilhas de estoque, armazéns e depósitos abertos amplos.

O sistema de Scanner de Nível 3D da BinMaster funciona como um único dispositivo

  • As transmissões dos scanners são sincronizadas e não interferem umas com as outras;
  • Leva em consideração o conjunto completo de pontos de mapeamento de todos os scanners;
  • Gera uma visualização unida completa de toda a superfície.

Monitorar estoques em vários locais e áreas geográficas distantes é um desafio. São necessárias informações precisas e em tempo real. O software 3DMultiVision da BinMaster oferece uma análise sofisticada das condições atuais, bem como dados históricos que permitem que você melhore seus fluxos de trabalho ao mesmo tempo em que reduz os custos de operação.

O software oferece:

  • Volume;
  • Nível/distância máx./mín;
  • Massa (com uma densidade determinada).

Os Scanners de Nível 3D da BinMaster estão ligados a um PC dedicado que atua como servidor, utilizando comunicações RS-485 padrão. Os usuários autorizados têm acesso controlado, a partir dos computadores locais, aos dados em tempo real e de histórico armazenados no servidor.

Gerenciamento de estoque preciso em tempo real

  • Integre leituras de nível de estoque e conteúdos de silo precisas e em tempo real;
  • Aproveite as aplicações de estoque, cadeia de suprimentos e finanças;
  • Receba relatórios da eficiência da operação em tempo hábil de todos os locais de produção e armazenamento;
  • Consolide as técnicas e processos de rastreamento de estoque.

O 3DMultiVision da BinMaster aumenta a eficiência e melhora a segurança.

O 3DMultiVision permite a monitorar remotamente o volume de materiais armazenados. Isso reduz os custos e os riscos de exposição dos trabalhadores a ambientes difíceis.

O software 3DMultiVision permite que os usuários obtenham dados de estoque em tempo real de silos de armazenamento de todos os tamanhos e de grupos de silos em locais diferentes.

O software exibe dados de medição e informações gerais.

Informe-se sobre alguns de nossos produtos e suas características.

Scanner de nível 3D para silos

Único sensor de nível que mede a superfície do material.

Aplicações:
Sólidos a granel
Faixa de medição:
61 metros
Display:
LCD 4 linhas
Sinal de saída:
4 fios, 4~20 mA / HART / RS-485 / Modbus

Maiores informações

Sensor 3D para altas temperaturas

Ideal para uso nas indústrias de cimento, alumínio, mineração e energia

Aplicações:
Indústrias de cimento, mineração, energia…
Voltagem:
20 ~ 32 VCC
Faixa de medição:
61 metros
Temp. de processo:
-40 °C a +180 °C

Maiores informações

Sistema 3D de scanner múltiplo

Solução precisa para gerenciamento de estoque em ambientes grandes.

Aplicações:
Pós e sólidos
Faixa de medição:
61 metros
Tensão:
20 a 32 VCC
Pressão do processo:
de -0.2 até 3 bars ( -2.9 a 14,5 psi )

Maiores informações

Informe-se sobre alguns de nossos produtos e suas características.

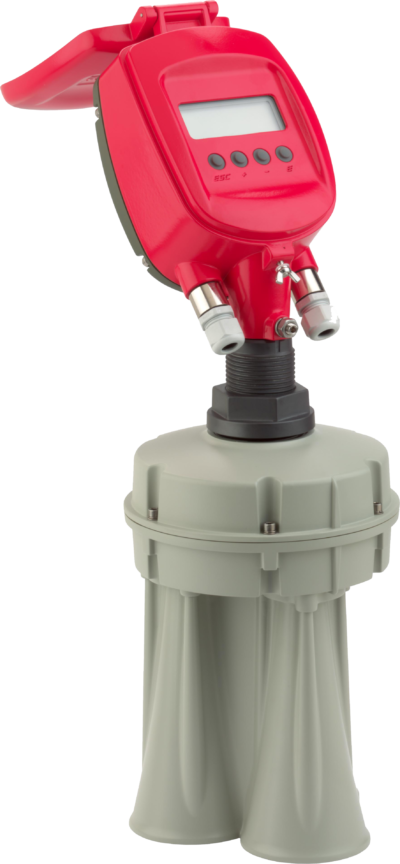

Scanner de nível 3D para silos

Único sensor de nível que mede múltiplos pontos na superfície do material.

Aplicações:
Pós e sólidos
Faixa de medição:
61 metros
Consumo:
Max 1,5W / 24VDC
Display:
LCD 4 linhas
Sinal de saída:
4 fios 4~20 mA / HART / RS-485 / Modbus

Maiores informações

Sensor 3D para alta temperatura

Ideal para uso nas indústrias de cimento, alumínio, mineração e energia.

Frequência:
3 KHz a 10 KHz
Voltagem:
20 ~ 32 VCC
Faixa de medição:
61 metros
Consumo:
Max 1.5W / 24VCC
Temp. de processo:
-40° to +356°F | -40°C a +180°C

Maiores informações

Sistema 3D de scanner múltiplo

O sistema MVL é uma solução precisa para gerenciamento de estoque.

Aplicações:
Pós e sólidos
Faixa de medição:
61 metros
Tensão:
20 a 32 VCC
Frequência:
3 KHz a 10 KHz
Pressão do processo:
-0.2 – 3 barras (-2.9 a 14,5 psi)

Maiores informações

Documentação técnica

Folder Scanner de nível 3D
Guia de aplicações
Catálogo BinMaster
